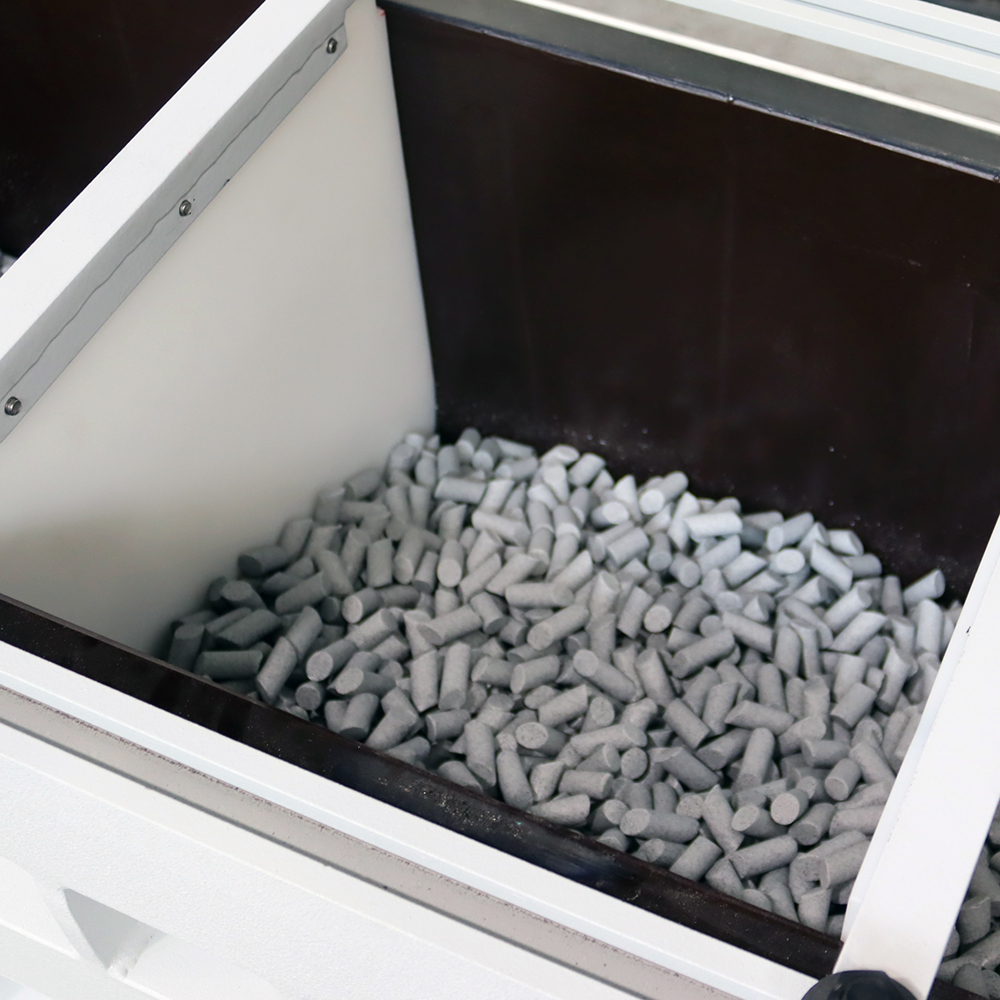

Trogvibratoren
Trogvibratoren stellen die ideale Lösung dar, wenn Werkstücke aufgrund ihrer Länge oder Geometrie spezielle Anforderungen an den Bearbeitungsraum stellen. Sie zeichnen sich durch ihre robuste, rechteckige Bauform aus und ermöglichen eine besonders schonende sowie effiziente Oberflächenbearbeitung anspruchsvoller Bauteile.

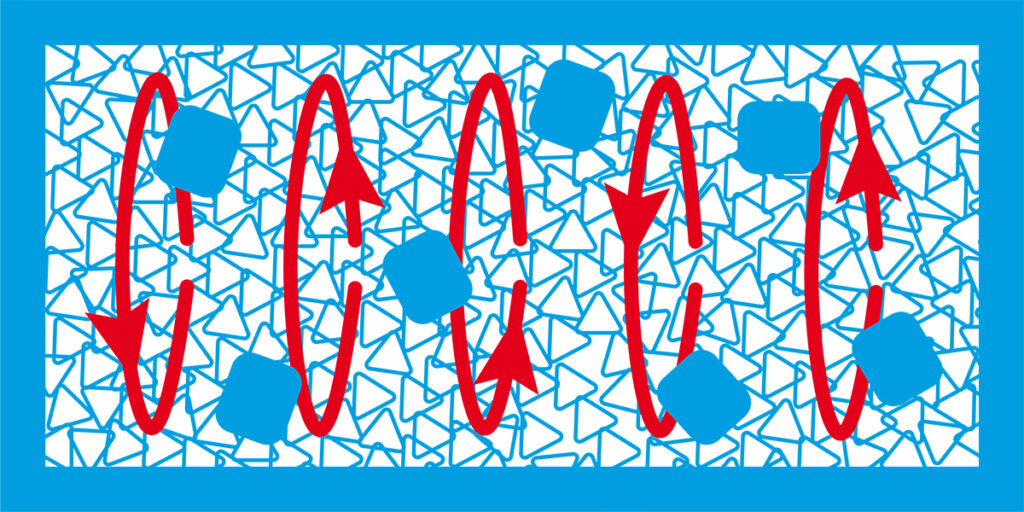

Funktionsweise von Trogvibratoren
Die Funktionsweise unserer Trogvibratoren basiert auf einem leistungsstarken Unwuchtmotor, der den rechteckigen Arbeitsbehälter in gezielte Schwingungen versetzt. Durch diese Vibrationen entsteht eine intensive Relativbewegung zwischen den Schleifkörpern und den fixierten oder lose eingebrachten Werkstücken. Dieser Prozess sorgt für einen gleichmäßigen Materialabtrag und eine präzise Kantenverrundung über die gesamte Werkstücklänge hinweg. Ein besonderer Vorteil ist die Möglichkeit, den Trog durch Trennwände in mehrere Kammern zu unterteilen, was eine kontaktfreie Bearbeitung empfindlicher Teile erlaubt. Die Intensität der Bewegung lässt sich dabei exakt auf die jeweilige Materialbeschaffenheit und das gewünschte Schliffbild abstimmen. So wird eine prozesssichere und jederzeit reproduzierbare Oberflächengüte erreicht.
Anwendungsfelder
Trogvibratoren STV
Trogvibratoren kommen überall dort zum Einsatz, wo klassische Rundtrogvibratoren an ihre Grenzen stoßen – etwa bei besonders langen, sperrigen oder empfindlichen Werkstücken. Das modulare Kammersystem erlaubt die individuelle Anpassung an das Werkstückvolumen und sorgt für eine kontaktarme Bearbeitung. Die STV-Baureihe ist damit besonders geeignet für Branchen mit speziellen Bauteilgeometrien, z. B. im Maschinenbau oder der Luftfahrtindustrie.
Technische Highlights im Überblick
- Bearbeitung von sperrigen oder langen Bauteilen über 2.000 mm Länge
- Variables Kammersystem durch verstellbare Trennwände für empfindliche Werkstücke
- Arbeitsbehälter mit verschleißfester Auskleidung aus Polyurethan oder Spezial-Gummi
- Skalierbares Behältervolumen von 40 bis 1.000 Litern
- Energiesparender und wartungsarmer Vibrationsantrieb
- Stufenlose Einstellung der Motordrehzahl über optionalen Frequenzumrichter
- Integrierter Chipsentnahmestopfen zur einfachen Entleerung der Schleifkörper
- Bodenabfluss inklusive Siphon für eine saubere Prozesswasserführung
- Optionaler manuell schwenkbarer Schallschutzdeckel zur Geräuschreduzierung
Ergänzende Komponenten
Verfahrensmittel
Trocknungsanlagen
Prozesswasseraufbereitung
Inspektionstechnik
Prozessautomatisierung
Kundensupport
Downloads
Ihre Ansprechpartner für Trogvibratoren
Häufige gestellte zu unseren Trogvibratoren
Welche Werkstückgrößen können in Trogvibratoren bearbeitet werden?
Die bearbeitbaren Werkstückgrößen hängen in erster Linie von der gewählten Anlagengröße und der nutzbaren Innenlänge des Arbeitsbehälters ab. Unsere Trogvibratoren sind speziell für lange oder sperrige Bauteile konzipiert, die in Rundsystemen keinen Platz finden. Das verfügbare Behältervolumen reicht von kompakten 40 Litern bis hin zu großzügigen 1.000 Litern beim Modell STV1000. Mit einer maximalen Behälterlänge von bis zu 2.150 mm lassen sich auch sehr großformatige Werkstücke problemlos auf ihrer gesamten Länge bearbeiten. Durch den Einsatz verstellbarer Trennwände kann der Bearbeitungsraum zudem flexibel an kleinere, berührungsempfindliche Bauteile angepasst werd
Welche Werkstoffe lassen sich mit Trogvibratoren bearbeiten?
In unseren Trogvibratoren können Sie nahezu alle gängigen Industriewerkstoffe prozesssicher bearbeiten. Das Spektrum umfasst verschiedene Metalle wie Stahl, Aluminium oder Edelstahl sowie unterschiedlichste Kunststoffe und keramische Materialien. Eine wichtige Voraussetzung für optimale Ergebnisse ist eine ausreichende Eigensteifigkeit des Bauteils, damit die erforderliche Reibung zwischen den Schleifkörpern und dem Werkstück entstehen kann. Gerne prüfen wir im Einzelfall die Eignung Ihres spezifischen Werkstoffs für die Bearbeitung in der STV-Baureihe.
